Was ist das für ein Kabel am Vergaser meines 1.3?

Typenübergreifendes, Pflege-, Hilfsmittel
Leipzig
Beiträge: 31
Registriert: Samstag 26. November 2022, 18:55

Was ist das für ein Kabel am Vergaser meines 1.3?

Beitrag von Leipzig » Samstag 26. November 2022, 19:00

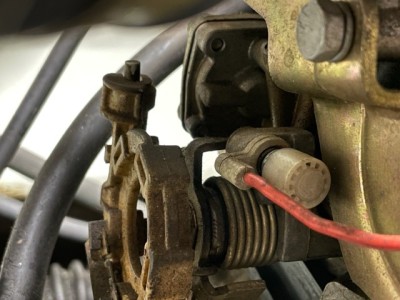

Wisst ihr was das für ein Kabel ist?
Muss es offen liegen oder gehört da was ran?

Butzemann
Beiträge: 963
Registriert: Samstag 13. August 2005, 15:41
Wohnort: Meißen in Sachsen

Re: Was ist das für ein Kabel am Vergaser meines 1.3?

Beitrag von Butzemann » Sonntag 27. November 2022, 13:13

Sieht aus wie das Kabel vom Heizigel (Vorwärmung) im Ansaugkrümmer

Leipzig
Beiträge: 31
Registriert: Samstag 26. November 2022, 18:55

Re: Was ist das für ein Kabel am Vergaser meines 1.3?

Beitrag von Leipzig » Sonntag 27. November 2022, 19:46

Da ist es angeschlossen

Toni
Beiträge: 192
Registriert: Sonntag 3. August 2008, 07:55
Wohnort: 99713 Keula
Kontaktdaten:

Re: Was ist das für ein Kabel am Vergaser meines 1.3?

Beitrag von Toni » Sonntag 27. November 2022, 20:02

Schubabschaltung. Da sollte irgendwo das passende Gegenstück sein.
Glasperlenstrahlen zum fairen Kurs, flott und mit Rechnung - VEB Glasperle Facebook - Website

Leipzig
Beiträge: 31
Registriert: Samstag 26. November 2022, 18:55

Re: Was ist das für ein Kabel am Vergaser meines 1.3?

Beitrag von Leipzig » Sonntag 27. November 2022, 22:22

Und das passende Gegenstück ist nicht auffindbar. Wo sollte es denn hingehen?

Butzemann
Beiträge: 963
Registriert: Samstag 13. August 2005, 15:41
Wohnort: Meißen in Sachsen

Re: Was ist das für ein Kabel am Vergaser meines 1.3?

Beitrag von Butzemann » Montag 28. November 2022, 07:20

Oh, jetzt sehe ich es auch, das da nur ein Pol im Stecker ist, da habe ich zu flüchtig hingeschaut.
Das andere Ende sollte zum Steuerteil für die Schubabschaltung gehen, das ist der schwarze Kasten neben den Sicherungen, der ohne Alu-Kühlplatte darunter und meist ohne Beschriftung obendrauf.
Allerdings stand hier im Forum irgendwo mal geschrieben, daß es auch 1.3er ohne diese Schubabschaltung gab.
Schau mal ob neben deinen Sicherungen 1 oder 2 solche Steuerteile sind.

Leipzig
Beiträge: 31
Registriert: Samstag 26. November 2022, 18:55

Re: Was ist das für ein Kabel am Vergaser meines 1.3?

Beitrag von Leipzig » Dienstag 29. November 2022, 19:25

So sieht’s da aus

Butzemann
Beiträge: 963
Registriert: Samstag 13. August 2005, 15:41
Wohnort: Meißen in Sachsen

Re: Was ist das für ein Kabel am Vergaser meines 1.3?

Beitrag von Butzemann » Mittwoch 30. November 2022, 10:02

Das hintere schwarze Kästchen ist die Schubabschaltung, laut Schaltplan ist das ein gelb/schwarzes Kabel was von der Steuereinheit zum Drosselklappenschalter geht. Mußt du mal schauen ob irgendwo im Motorraum noch das Gegenstück zum Stecker rumbaumelt.

Leipzig
Beiträge: 31
Registriert: Samstag 26. November 2022, 18:55

Re: Was ist das für ein Kabel am Vergaser meines 1.3?

Beitrag von Leipzig » Mittwoch 30. November 2022, 19:11

Das gelbe schwarze Kabel, was von der Box kommt, geht an diese Stelle am Vergaser. Ist das dort falsch? Wenn ja, was muss dann dorthin?

Butzemann
Beiträge: 963
Registriert: Samstag 13. August 2005, 15:41
Wohnort: Meißen in Sachsen

Re: Was ist das für ein Kabel am Vergaser meines 1.3?

Beitrag von Butzemann » Donnerstag 1. Dezember 2022, 07:37

Das ist das Magnetventil (bzw auch Schnellstopventil genannt) dort geht ein schwarz/gelbes Kabel dran das auch vom Steuergerät kommt. Diese Kabel muß dran bleiben sonst springt der Motor nicht mehr an, da das Magnetventil die Kraftstoffzufuhr zum Vergaser sperrt wenn es stromlos ist.
Zur Erläuterung der Kabelfarben: die erstgenannte Farbe ist die Hauptfarbe also bei schwarz/gelb ist ein schwarzes Kabel mit einem dünnen gelben Streifen. Bei gelb/schwarz ist die Hauptfarbe gelb mit einem dünnen schwarzen Streifen. Das darf man nicht verwechseln.
Zuletzt geändert von Butzemann am Donnerstag 1. Dezember 2022, 18:50, insgesamt 1-mal geändert.

Leipzig
Beiträge: 31
Registriert: Samstag 26. November 2022, 18:55

Re: Was ist das für ein Kabel am Vergaser meines 1.3?

Beitrag von Leipzig » Donnerstag 1. Dezember 2022, 11:01

Danke für den Tipp!
Dann fehlt dieses gelb/schwarze Kabel bei mir

Butzemann
Beiträge: 963
Registriert: Samstag 13. August 2005, 15:41
Wohnort: Meißen in Sachsen

Re: Was ist das für ein Kabel am Vergaser meines 1.3?

Beitrag von Butzemann » Donnerstag 1. Dezember 2022, 13:20

Hast du mal unter die Gummitülle von dem Stecker am Steuergerät geschaut ob da noch ein Rest von dem Kabel gelb/schwarz dranhängt, vielleicht hat das jemand abgeschnitten.

Leipzig
Beiträge: 31
Registriert: Samstag 26. November 2022, 18:55

Re: Was ist das für ein Kabel am Vergaser meines 1.3?

Beitrag von Leipzig » Donnerstag 1. Dezember 2022, 17:25

Ich habe das Kabel gefunden, jedoch ist es an dieser Stelle am Vergaser angeschlossen. Was nun?

Butzemann
Beiträge: 963
Registriert: Samstag 13. August 2005, 15:41
Wohnort: Meißen in Sachsen

Re: Was ist das für ein Kabel am Vergaser meines 1.3?

Beitrag von Butzemann » Donnerstag 1. Dezember 2022, 18:49

Das ist der Anschluß für die elektrische Starterheizung, dort müßte eigentlich ein rot/schwarzes Kabel dran sein.
Schau mal ob irgendwo so ein Stecker mit einem rot/schwarzen Kabel rumhängt.
Da hat wohl mal jemand den Vergaser abgebaut und später nicht mehr gewußt wo die Kabel dran kommen.

Leipzig
Beiträge: 31
Registriert: Samstag 26. November 2022, 18:55

Re: Was ist das für ein Kabel am Vergaser meines 1.3?

Beitrag von Leipzig » Donnerstag 1. Dezember 2022, 19:04

Gleich die Frage: wo kommt das rot schwarze Kabel her? So dass ich es schneller finde. Kein Kabel ist dort ohne angeschlossen zu sein.
